Blackfluit
Alarmtoestel van Black

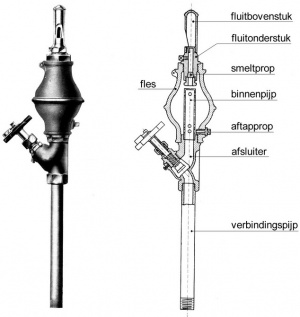

Het alarmtoestel van Black, kortweg Blackfluit, is genoemd naar zijn ontwerper. Het doel van het toestel is het geven van een fluitsignaal zodra het waterpeil in de ketel gedaald is tot 50 millimeter onder het laagst toegestane waterpeil. De Blackfluit bestaat uit:
- Verbindingspijp, vervaardigd van stoompijp met een inwendige diameter van 25 millimeter.
- Fles met binnenpijp.
- Fluitonderstuk met de smeltprop van speciaal materiaal dat smelt bij een temperatuur van 96oC.
- Fluitbovenstuk.
- Afsluiter.
Bij de alarmfluiten op de ketels van het gemaal zijn geen afsluiters maar plugkranen gemonteerd. Wanneer tijdens het vullen van de ketel het waterpeil gestegen is tot aan de onderzijde van de verbindingspijp, kan de lucht die zich in de pijp bevindt niet meer ontsnappen. Tijdens het opstoken van de ketel wordt door het oplopen van de stoomdruk het ketelwater in de verbindingspijp geperst waardoor de lucht, die zich in de verbindingspijp en de fles bevindt, wordt samengeperst. Deze samengeperste lucht voorkomt dat het hete ketelwater de smeltprop bereikt. Daalt tijdens bedrijf het waterpeil tot onder de verbindingspijp, dan loopt het water uit de pijp en wordt de lucht in de fles verdrongen door stoom. De stoom bereikt de smeltprop, deze smelt en de fluit begint te fluiten. De stoker wordt hierdoor gewaarschuwd dat het waterpeil in de ketel te laag is.
Tijdens bedrijf moet de kraan tussen de verbindingspijp en de fles altijd open staan. De kraan moet gesloten worden wanneer de ketel onder druk tot onder de verbindingspijp gespuid wordt of tijdens bedrijf de smeltprop vervangen moet worden. In de fles is een binnenpijp geplaatst. De binnenpijp is aan de bovenkant gesloten en zijdelings voorzien van gaatjes. De binnenpijp voorkomt dat warm ketelwater tegen de smeltprop spuit en dat gesmolten metaal van de smeltprop zich op de plug van de plugkraan hecht waardoor de kraan niet meer gesloten kan worden.
