Met de verstelinrichting kan het verstelbaar excentriek (14) met de hand versteld worden.
| 1 Frame | 2 Stoel | 3 Scharnierblok | 4 Handwiel | 5 Draadstang |
| 6 Draadblok | 7 Hefboom | 8 Ring | 9 Pen | 10 Vetpot |
| 11 Schuifbus | 12 Krukas | 13 Regulateur | 14 Excentriek |
De stoel (2) is met bouten aan het frame (1) van de machine bevestigd. In de stoel scharniert het scharnierblok (3) waarin de draadstang (5) kan draaien. De draadstang is voor een deel voorzien van vierkante draad. Op dit gedeelte is het draadblok (6) van de hefboom (7) geschroefd. De hefboom scharniert om de pen (9).
Als de machine in bedrijf is draait de schuifbus (11) met de krukas mee in de ring (8) van de hefboom. Op de hefbomen zijn vetpotten aangebracht voor het smeren van de loopvlakken van de schuifbus en de ring.
Verstellen van het verstelbaar excentriek met de hand.

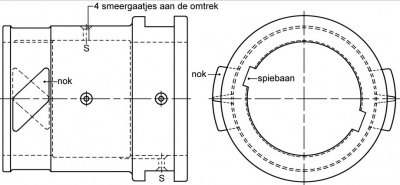

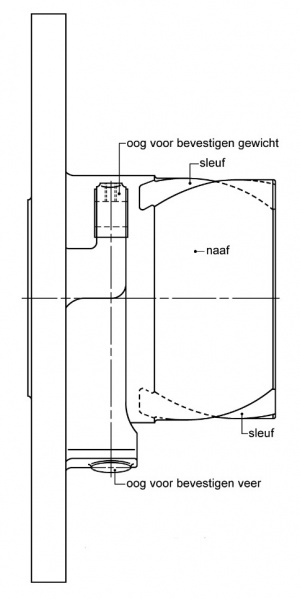

Draait men aan het handwiel van de verstelinrichting dan verandert het draadblok op de draadstang van positie. Daarmee verandert de stand van de hefboom en wordt de schuifbus in axiale richting over de krukas verschoven. Wanneer men nu het handwiel zodanig verdraait dat het draadblok van minimum vulling naar maximum vulling verplaatst wordt dan verschuift de schuifbus naar links. De nokken op de schuifbus schuiven dan verder in de sleuven (17) van de regulateurschijfnaaf. Omdat de schuifbus door de spieën (9) op de as alleen in lengterichting over de as kan schuiven wordt de regulateurschijf, door de schroefvorm van de sleuven in de regulateurschijfnaaf, gedwongen rechtsom te draaien. De gewichten worden door de veren meegenomen en draaien met de regulateurschijf mee. De koppelstangen, die de gewichten met het verstelbaar excentriek verbinden, verstellen daarbij het verstelbaar excentriek. Het middelpunt wordt dan over de verstelweg verplaatst van E2 naar E1. Bij de verstelinrichting op maximum vulling zal, afhankelijk van het krachtverbruik van de bemalingspomp, het aantal omwentelingen liggen tussen de 200-½δ en 200+½δ (δ is de onregelmatigheidsgraad). Wanneer het draadblok verplaatst wordt van maximum naar minimum zal de schuifbus naar rechts schuiven. De regulateurschijf en het verstelbaar excentriek draaien linksom. Het middelpunt wordt dan over de verstelweg verplaatst van E1 naar E2. Bij de verstelinrichting op minimum vulling zal er absolute 0-vulling en 00-vulling zijn. De inlaatkleppen blijven dan gesloten. De slag van de schuifbus is maximaal 110 mm. De verdraaiïng van de regulateurschijf is maximaal 42o.
