Achterlager Bovenkap en bovenmetaal verwijderd

Het steunlager bevindt zich tussen het vliegwiel en de pomp en bestaat uit:

  • lagerblokhuis,
  • kap,
  • bovenmetaal,
  • ondermetaal,
  • de losse ring.

Het lagerblok is geplaatst op een voetplaat waardoor de montage eenvoudig is. Met de houten spieën tussen de voetplaat en het lagerblok kan het lagerblok gemakkelijk in horizontale richting gesteld worden.

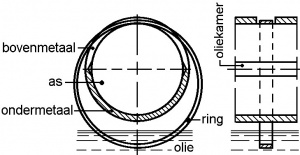

Het lager is voorzien van ringsmering door middel van een losse ring. De losse ring sleept op de as en wordt door de wrijving meegenomen. Daarbij brengt hij de olie onder uit het lagerblok op de bovenkant van de as. De as neemt de olie mee naar de oliekamer die zich in de scheiding van boven en ondermetaal bevindt. Vanuit deze oliekamer verdeelt de olie zich over de gehele lengte van het metaal. De losse ring moet gelijkmatig van doorsnede zijn en zwaar genoeg. Als de viscositeit van de smeerolie niet te hoog is loopt de ring na het starten van de machine mee aan, maar blijft door de slip achter bij de snelheid van de as. Oliekeerringen op de krukas zorgen ervoor dat er geen olie langs de as naar buiten lekt. De olie wordt door de oliekeerring naar buiten geslingerd en loopt weer terug in het huis.

Achterlager tekening.jpg

Lagers met ringsmering zijn eenvoudig van uitvoering, goedkoop en bedrijfszeker.

Tijdens bedrijf moet gecontroleerd worden of de ring wel olie meetrekt. Een zaklamp is daarbij noodzakelijk.
