Stand van het binnenexcentriek t.o.v. de kruk

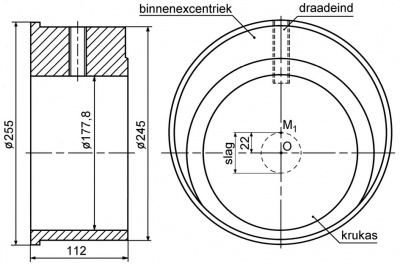

| Het binnenexcentriek is op de krukas gekrompen en geborgd met een zwaar passend draadeind. | |
| De stand van de regulateur op de krukas wordt bepaald door de spieën (nr 9 in de tekening). | |
| De hoeken die het binnenexcentriek en de spieën van de regulateur met de kruk maken zijn aangegeven in de tekening hiernaast. Het binnenexcentriek ijlt 56o na op de kruk. In de getekende stand staat de kruk in de uiterste stand voorzijde. |
Met de gegevens uit Verstelweg en excentriciteit kan een schematische voorstelling van het excentriek gemaakt worden. De schematische voorstelling heeft betrekking op de voorzijde van de cilinder. De zuiger staat in het voorste dode punt. De kruk K staat dan in de uiterste stand. De werking van het excentriek is te vergelijken met die van de kruk. Bij het ronddraaien van het excentriek doorloopt het middelpunt M van het binnenexcentriek een cirkel, waarvan het middelpunt ligt in het hart O van de krukas. De lijn OM geeft de stand van het binnenexcentriek aan. De hoek tussen kruk en binnenexcentriek is 56o (figuur Kruk tov binnenexcentriek). De middelpunten van het verstelbaar excentriek liggen op de verstelweg EE1. Het middelpunt van de verstelweg ligt in het hart M van het binnenexcentriek. De straal van de verstelweg ME = ME1 = 35 mm. De lijn ME geeft de stand van het verstelbaar excentriek als de verstelinrichting van de regulateur in de stand minimum vulling staat en ME1 als de verstelinrichting in de stand maximum vulling staat. De lijn OE geeft de stand van het vervangend excentriek bij minimum vulling en OE1 bij maximum vulling. De cirkels die de middelpunten M, E en E1 van de excentrieken doorlopen worden de excentriekcirkels genoemd. In het vervolg van de beschrijving zal het vervangend excentriek kortweg excentriek genoemd worden en de vervangende excentriciteit wordt dan excentriciteit.
Omdat de kruk in de uiterste stand staat begint in E1 de inlaat bij maximum vulling. Het excentriek en de hefboom zijn getekend in de stand inlaat voorzijde (kruk in uiterste stand) overeenkomstig de afbeelding "schematische voorstelling van het excentriek". Op de tekening van het verstelbaar excentriek ligt het middelpunt van het verstelbaar excentriek in het midden van de verstelweg. Het scheidingsvlak gaat door het middelpunt M1 van het binnenexcentriek. Het bevestigingsoog maakt een hoek van 7o met de richting van het verstelbaar excentriek. Het scheidingsvlak Y-Y (zie figuur "Excentriek in stand inlaat voorzijde") van het verstelbaar excentriek gaat dus door het middelpunt M van het binnenexcentriek en staat loodrecht op de richting ME1 van het verstelbaar excentriek. Dit geldt voor elke stand van het verstelbaar excentriek. et scheidingsvlak X-X van de excentriekbeugel staat loodrecht op de excentriekstang. De beugel zit om het verstelbaar excentriek. Het midden van de beugel is dus het middelpunt E1 van het verstelbaar excentriek.
