Plunjerpomp
Versie door Admintutiwiki (overleg | bijdragen) op 1 jul 2017 om 13:50 (Nieuwe pagina aangemaakt met 'right|700px|thumb 1 Pomplichaam<br /> 2 Plunjer<br /> 3 Grondring<br /> 4 Pakking<br /> 5 Voering van drukstuk<br /> 6 Drukstuk<br /...')

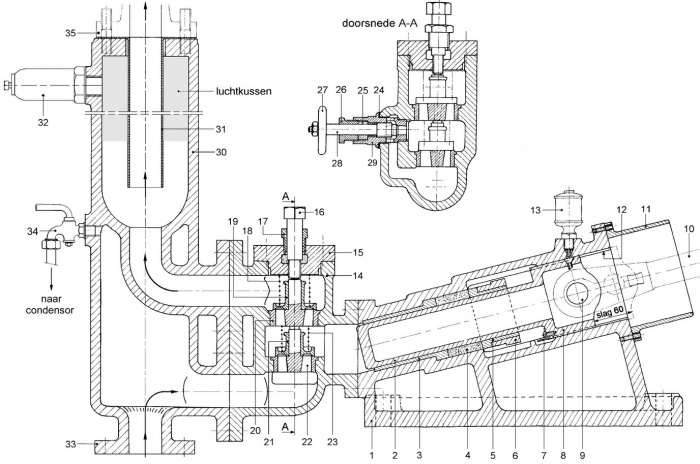

1 Pomplichaam
2 Plunjer
3 Grondring
4 Pakking
5 Voering van drukstuk
6 Drukstuk
7 Likker
8 Leislof
9 Tap
10 Plunjerstang
11 Beschermring
12 Leibaan
13 Oliepotje
14 Klepkast
15 Deksel van klepkast
16 Drukbout
17 Pakkingmoer
18 Veer van persklep
19 Persklep
20 Zitting van persklep
21 Zuigklep
22 Zitting van zuigklep
23 Veer van zuigklep
24 Pakkingring
25 Pakking
26 Pakkingmoer
27 Handwiel
28 Omloopklep
29 Klepzitting
30 Windketel
31 Binnenpijp
32 Ontlastklep
33 Aansluiting zuigvoedingleiding
34 Ontluchtingskraantje
35 Aansluiting persvoedingleiding
